Den sprøjtestøbt plastmarked er et af de største produktionssegmenter i den globale økonomi. Vurderet til ca 385 milliarder USD i 2023 , forventes det at nå $510-530 milliarder i 2030 med en sammensat årlig vækstrate på omkring 4,5-5,0%. Sprøjtestøbning tegner sig for omkring 32 % af al plastforarbejdning globalt efter volumen - mere end nogen anden enkelt formgivningsmetode - og berører stort set alle produktkategorier fra bilkomponenter og medicinsk udstyr til forbrugerelektronik, emballage og byggehardware.
Den geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.
Den five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.
Værktøjsomkostninger er den mest betydelige forudgående investering i et sprøjtestøbningsprojekt og det tal, der oftest afgør, om et design er kommercielt levedygtigt ved en given produktionsvolumen. Hvor meget koster en sprøjtestøbeform af plast afhænger af delstørrelse, geometrisk kompleksitet, antal hulrum, stålkvalitet, og om det er fremstillet indenlandsk eller offshore.
Som en fungerende referenceramme:
Den largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.
Et kritisk punkt, der ofte savnes i omkostningsdiskussioner: den amortiseret kostpris pr. del — samlede værktøjsomkostninger divideret med produktionsvolumen — er langt mere relevant end det absolutte værktøjstal. Et værktøj på 50.000 USD, der producerer 500.000 dele, tilføjer 0,10 USD/del til omkostningerne; at producere 10.000 dele tilføjer $5,00/del. Ved lave volumener overstiger værktøjsomkostningerne per del ofte materiale- og støbeomkostningerne tilsammen, hvorfor kortsigtede alternativer (blødt værktøj, 3D-printet værktøj, bearbejdede prototyper) er økonomisk rationelle under visse volumengrænser.
Sprøjtestøbt overfladefinish er specificeret ved hjælp af standardiserede klassificeringssystemer - oftest SPI (Society of the Plastics Idustry) finishstandarder i Nordamerika og VDI 3400 standarden i Europa og Asien. De to systemer adresserer det samme område af overfladekvalitet, men bruger forskellige skalaer og er ikke direkte udskiftelige uden en konverteringsreference.
Den SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:
Ud over ståloverfladefinishen påvirkes den opnåelige deloverflade af materialevalg, smeltetemperatur, injektionshastighed og formtemperatur. Højglansfinish kræver højere formtemperaturer (hvilket forbedrer replikationen af den polerede ståloverflade), langsommere fyldningshastigheder (som reducerer forskydningsinduceret uklarhed) og materialer med lav smelteviskositet og god flow. ABS og PC/ABS blandinger kopierer højglans overflader godt; glasfyldte kvaliteter producerer en overflade, som ingen mængde polish på stålet vil fjerne, fordi glasfibrene stikker lidt ud, da harpiksen krymper omkring dem under afkøling.
Tekstur - uanset om det er ved syreætsning (Mold-Tech og tilsvarende systemer) eller EDM (elektrisk udladningsbearbejdning) - skal specificeres med tilstrækkelig trækvinkel for at tillade udkastning af dele uden trækmærker. Standardreglen er 1° ekstra træk pr. 0,025 mm teksturdybde — en dyb læderstruktur, der kræver 3° eller mere træk på overflader med kraftig tekstur for at forhindre, at overfladen rives i stykker under udkast.
Brændmærker i sprøjtestøbning fremstå som mørkebrun, sort eller forkullet misfarvning på delens overflade, typisk på det sidste punkt for at udfylde hulrummet eller på steder, hvor indespærret luft ikke kan undslippe. De er en af de mest almindelige sprøjtestøbningsfejl og en af de mest lærerige, fordi deres placering afslører specifik information om værktøjets strømningsmønster og udluftningstilstand.
Den most common mechanism behind burn marks is the diesel effekt : Når smeltefronten bevæger sig gennem hulrummet og komprimerer luften foran sig, opvarmes luften adiabatisk - den samme mekanisme som en dieselmotors kompressionstænding. Hvis den komprimerede luft ikke kan slippe ud gennem ventilationsåbninger, før smeltefronten når den, stiger lufttemperaturen til 300-400°C eller højere, tilstrækkeligt til at nedbryde og forkulde de fleste tekniske termoplaster. Brændmærket dannes på det præcise sted, hvor luftlommen var fanget.
Kortsigtet sprøjtestøbning - også kaldet lavvolumen- eller brosprøjtestøbning - refererer til produktionskørsler, der typisk spænder fra nogle få hundrede til 10.000-25.000 dele, ved hjælp af værktøj, der er specielt designet til at minimere omkostningerne i forvejen i stedet for at maksimere cyklushastigheden og levetiden. Det optager produktionsrummet mellem 3D-print (økonomisk under ~100 dele for komplekse geometrier) og fuld produktionssprøjtestøbning (økonomisk over 25.000-50.000 dele til de fleste applikationer).

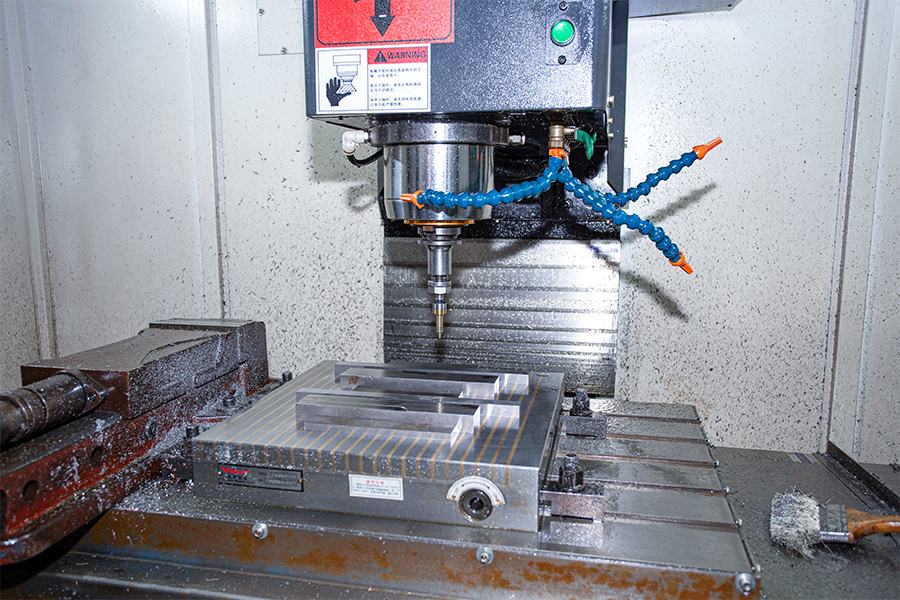

Den enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.
Støbning på kort sigt er det korrekte valg til: markedsvalidering før forpligtelse til fuld produktionsværktøj; broproduktion, mens værktøj til produktion af lang bly fremstilles; reservedele til ældre produkter, hvor den samlede efterspørgsel ikke retfærdiggør investeringer i hårdt værktøj; og kliniske eller regulatoriske forsøgsmængder inden for udvikling af medicinsk udstyr, hvor designændringer er sandsynlige før endelig godkendelse.
Den key process discipline in short-run molding is design til aluminiumsværktøj : undgå meget skarpe indvendige hjørner (spændingskoncentrationen i aluminium er mere konsekvens end i hærdet stål), minimering af sidepåvirkninger, hvor det er muligt (hver handling er en slidflade), og design passende trækvinkler fra starten i stedet for at forsøge at eftermontere dem. Dele designet med kortvarig værktøj i tankerne kan ofte overgå til produktionsværktøj med minimale designændringer; dele designet under forudsætning af hårdt værktøj fra starten kan nogle gange slet ikke økonomisk reproduceres i aluminium.
Indstiksstøbning og overstøbning er begge processer, der kombinerer to eller flere materialer til en enkelt støbt komponent, men de adskiller sig fundamentalt i, hvad det sekundære materiale indkapsler, og i hvordan processen er sekvenseret. Forståelse forskellene mellem indsatsstøbning vs. overstøbning er afgørende for at vælge den rigtige proces i et multi-materiale del design.
In indstiksstøbning , en præ-formet komponent - oftest en metalindsats såsom en gevindskåret messingmøtrik, stålstift, elektrisk kontakt eller stemplet metalbeslag - anbringes i formhulrummet før injektion. Den smeltede plast sprøjtes derefter rundt om og over indsatsen og indkapsler den, efterhånden som plastikken størkner. Resultatet er en enkelt komponent, hvor metalindsatsen er permanent og præcist placeret i plastdelen, hvor plasten flyder ind i underskæringer eller gennem huller i indsatsen for at skabe en mekanisk sammenlåsning, der modstår udtræks- og momentbelastninger.
Indstiksstøbning bruges overalt, hvor en plastdel har brug for metalets mekaniske egenskaber ved en specifik grænseflade - gevindforbindelser, der skal modstå gentagen montering og demontering, elektriske terminaler, der kræver ledningsevne, lejeflader, der kræver hårdhed, som plasten ikke kan give. Processen eliminerer sekundær prespasning eller ultralydsindsættelse af metalindsatser, hvilket reducerer monteringsomkostningerne og forbedrer udtrækningsstyrkens konsistens.
In overstøbning , anbringes et tidligere støbt plastsubstrat (den første skudsdel) i en anden form, og et andet termoplastisk materiale - typisk en blødere TPE, TPU eller elastomer - sprøjtes over og omkring de udpegede overflader af substratet. De to plasttyper binder enten kemisk (gennem materialekompatibilitet og procesbetingelser) eller mekanisk (gennem sammenlåsende geometri) ved deres grænseflade.
Overstøbning bruges til at tilføje bløde grebsoverflader til stive huse (elværktøj, håndtag til medicinsk udstyr, forbrugerelektronik), til at skabe æstetiske komponenter i to farver eller to materialer, til at tilføje kompatible tætningsfunktioner til stive strukturelle dele og til at integrere vibrationsdæmpning eller støddæmpning i et hårdt underlag. Det bløde greb på et tandbørstehåndtag, det gummibelagte etui på en håndholdt scanner og det dobbelte durometerhåndtag på et kirurgisk instrument er alle overstøbte komponenter.
| Attribut | Indsæt støbning | Overstøbning |
|---|---|---|
| Sekundært materiale | Metal, keramik eller præformet komponent | Denrmoplastic elastomer or second plastic |
| Processekvens | Indsæt anbragt i form → plastik sprøjtet ind omkring det | Første skud plast støbt → overført til anden form → andet materiale sprøjtet ind |
| Bond type | Mekanisk sammenlåsning (plastik flyder ind i skærgeometrien) | Kemisk binding og/eller mekanisk sammenlåsning mellem to plastmaterialer |
| Primært formål | Integrer metalfunktion (tråde, ledningsevne, hårdhed) | Tilføj blød berøring, farve, tætning eller vibrationsdæmpning |
| Værktøjskrav | Enkelt form med indlægsbeslag | To forme (first-shot overmold) eller to-shot maskine |
| Typiske anvendelser | Elektronikstik, gevindhuse, medicinsk udstyr | Håndtag til elværktøj, medicinske greb, kabinetter til forbrugerprodukter |
Den choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.
Kvalitetskontrol i plastfremstilling opererer på tre niveauer: verifikation af indgående materiale, overvågning i processen og inspektion af udgående dele. Hvert niveau adresserer forskellige fejltilstande, og tilsammen danner de kvalitetsstyringssystemet, der afgør, om et støbt produkt konsekvent opfylder specifikationerne.
Harpiksegenskaber - smelteflowindeks (MFI), fugtindhold, farve og partisporbarhed - skal verificeres i forhold til materialespecifikationen, før produktionen påbegyndes. MFI-variation på ±10–15 % fra den nominelle specifikation kan forårsage betydelig fyld-, synke- og dimensionsvariation i den støbte del. Fugtindholdet er kritisk for hygroskopiske materialer: nylon, PC, PET og ABS absorberer atmosfærisk fugt og skal tørres til under specificerede fugtniveauer (typisk 0,02-0,15 % afhængigt af materiale) før støbning. Kørsel af utørret hygroskopisk harpiks giver sprøjtemærker, bobler og reduceret molekylvægt - defekter, der ikke kan korrigeres ved pressen.
Moderne sprøjtestøbemaskiner fanger procesdata - hulrumstryk, smeltetemperatur, sprøjtehastighedsprofil, afkølingstid, klemkraft - på en cyklus-for-cyklus basis. Statistisk proceskontrol (SPC) anvendt på nøgleprocesparametre identificerer drift, før det forårsager defektproduktion snarere end efter. Kavitetstryksensorer - piezoelektriske transducere monteret i formen - giver direkte feedback på fyldnings- og pakningstilstanden inde i formen, hvilket korrelerer mere pålideligt med delens kvalitet end tøndetrykket alene. Dele produceret i cyklusser, hvor hulrumstrykket afviger fra det etablerede procesvindue, kan automatisk afvises af en deleudskiller, før de når inspektionsområdet.
Den quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
